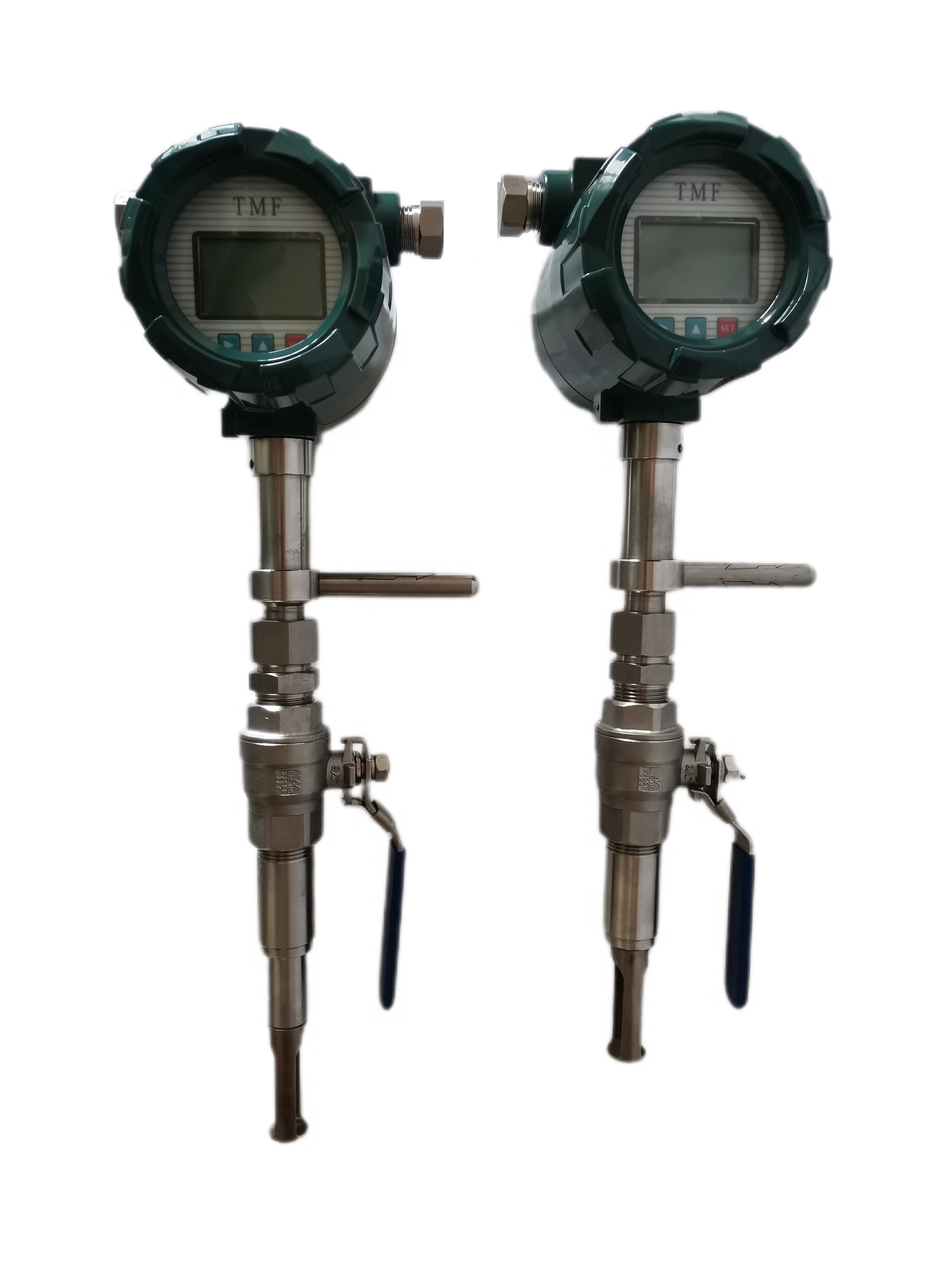

WF-TMF系列熱式氣體質量流量計是一種無須溫度、壓力補償就能方便而且準確地監測在管道中流動的空氣、氮氣、氫氣、氧氣、氯氣、天然氣、煙道氣、沼氣和其它各種氣體質量流量的新型流量計量、監控儀表。由于它結構型式的多樣靈活，可滿足使用現場的不同需求。尤其是插入式流量計，使困難的大管徑、低流速的流量測量變得簡單了。

熱式氣體質量流量計術參數

1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）

2、準確度: ±1%的讀數 ±0.5%滿量程

3、量程比：通常100：1（取決于標定流量的范圍）

4、管徑范圍: 15mm～6000mm

5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體

6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH

7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃

8、傳感器直徑：ф3、ф2.5

9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12

10、傳感器材質：316不銹鋼、哈氏合金、鈦

11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金

12、雙向測量介質流量

13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 負載:1000Ω

14、累積脈沖量輸出

15、鍵入12段非線性修正，內置10段非線性修正

16、通訊：串口輸出RS232/RS485

17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W

18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定

19、大屏幕LCD顯示：七位瞬時流量，八位累積流量

20、過程壓力:1.6Mpa（20MPa）

21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。

22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）

23、防護等級：IP65

應用場合

公用工程--電、氣、水處理的監控

  管道的氣體：通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣。

石油與天然氣工業

  能量交換；填井氣回收；燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控。

電力行業

  燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐上氣體測量；氫氣測量；電廠高爐的一次風二次風的測量。

化學行業

  煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量；電池工廠各種氣體流量測量。

冶金行業

  鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐的氫、氧、氮等氣體的控制。

紙漿與造紙行業

  廢水處理系統中氣體的流量；煙道流量控制；過路回收二次/三次空氣；鍋爐的燃氣和空氣送風測量。

食品及醫藥行業

  加工操作中新鮮空氣的加入；啤酒廠中二氧化碳的處理；瓶子消毒器中熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣、廢氣、過程控制。

環保行業

  沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒道排氣監測SO2和NOX的排量。

其他行業

  工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業舒適磨粉機排放熱氣流量控制。
